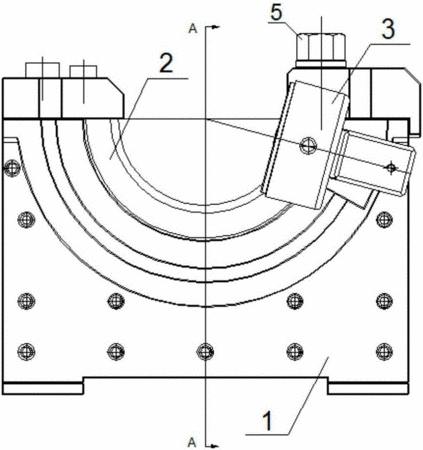

摘要：本实用新型公开了一种曲轴上止推轴瓦的垂直度检测装置，包括：标准胎组件，包括：标准胎，其设有弧形的凹槽，止推轴瓦容置在凹槽内；固定压板，其设置在凹槽的一端，止推轴瓦的一端抵接在固定压板的底面上；以及活动压板，其通过扭紧螺钉固定在凹槽的另一端，止推轴瓦的另一端抵接在活动压板的底面上，且扭紧螺钉具有预定力矩；以及测量组件，包括：表架以及百分表，百分表安装在表架上，且百分表的测头抵接在止推轴瓦的翻边的外侧面上。本实用新型利用标准胎的凹槽使止推轴瓦准确定位，并通过扭紧螺钉使止推轴瓦受到一定的压紧力，模拟止推轴瓦在发动机上的受力工况，准确测量止推轴瓦的实际工作性能，大大提高了检测精度。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人梁振杰;邓斌;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201620701923.4
- 申请时间2016年06月30日
- 申请公布号CN205718801U
- 申请公布时间2016年11月23日
- 分类号G01B5/245(2006.01)I;
