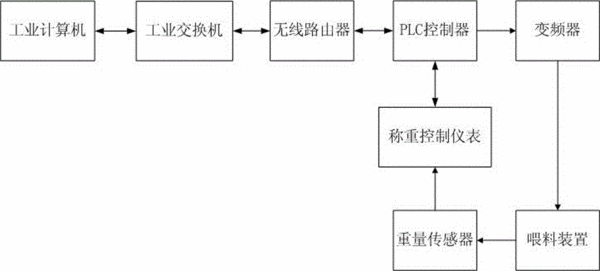

摘要:本实用新型公开了一种基于以太网通讯方式的远程定量包装机,其包括工业计算机、工业交换机、无线路由器、PLC控制器、变频器、螺旋喂料装置、重量传感器和称重控制仪表;所述工业计算机经其网口连接工业交换机相应通信端,所述工业交换机经无线路由器连接PLC控制器的I/O端,所述PLC控制器的输出端连接喂料装置的相应输入端;所述重量传感器安装到称重计量斗的底部,通过重量传感器的模拟量输出,经过仪表的A/D转换显示相应的重量数值,所述重量传感器的输出端接入称重控制仪表的输入端,所述称重控制仪表的输出端接PLC控制器的相应输入端。本实用新型的优点是可远程设定批次、设计结构合理、操作安全高效、数据上传及时且保证了配方保密。
- 专利类型实用新型
- 申请人石家庄荣信科技有限公司;
- 发明人韩刚;李宁;
- 地址050000 河北省石家庄市新石北路368号金石工业园1号楼一层北侧
- 申请号CN201620612595.0
- 申请时间2016年06月21日
- 申请公布号CN205707634U
- 申请公布时间2016年11月23日
- 分类号B65B57/14(2006.01)I;
