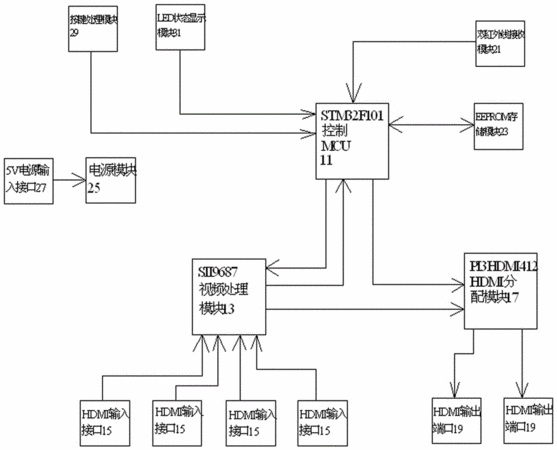

摘要:一种四进二出HDMI信号画中画切换分配器,包括STM32F101控制MCU、SII9687视频处理模块、4路HDMI输入接口、PI3HDMI412?HDMI分配模块、2路HDMI输出端口、双红外线接收模块;STM32F101控制MCU通过I2C总线连接SII9687视频处理模块;4路HDMI输入接口分别连接SII9687视频处理模块;STM32F101控制MCU通过I2C总线连接PI3HDMI412?HDMI分配模块;SII9687视频处理模块连接PI3HDMI412?HDMI分配模块,SII9687视频处理模块输出的HDMI信号传输到PI3HDMI412?HDMI分配模块;2路HDMI输出端口分别连接PI3HDMI412?HDMI分配模块;PI3HDMI412?HDMI分配模块接收SII9687视频处理模块输出的HDMI信号,并将其输出到2路HDMI输出端口;双红外线接收模块连接到STM32F101控制MCU的输入口。本实用新型实现多个HDMI信号源共享一个或二个显示终端设备。
- 专利类型实用新型
- 申请人深圳市东健宇电子有限公司;
- 发明人邹乐健;邹旭东;朱天喜;
- 地址518000 广东省深圳市龙华新区大浪街道浪口社区华荣路鹏腾达工业园六栋五楼
- 申请号CN201620594361.8
- 申请时间2016年06月18日
- 申请公布号CN205693773U
- 申请公布时间2016年11月16日
- 分类号H04N5/268(2006.01)I;H04N5/765(2006.01)I;
