    一种超薄直下式LED背光模组反射纸

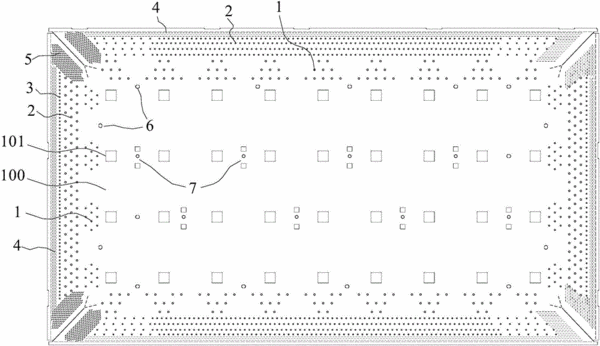

      摘要:本实用新型涉及液晶电视技术领域,尤其涉及一种超薄直下式LED背光模组反射纸。本实用新型公开的一种超薄直下式LED背光模组反射纸,包括反射纸本体,设置在反射纸本体上的透镜孔阵列,反射纸本体为方形,在透镜孔阵列四周的反射纸本体上设置有多个圈层的吸光孔阵列,反射纸本体上下两侧的吸光孔阵列由内圈层至外圈层,孔径逐渐变小,孔密度逐渐增大。由于在透镜孔阵列四周的反射纸本体上设置有多个圈层的吸光孔阵列,解决了屏幕四周亮暗带问题,并且省去了反射纸网点印刷,很大程度上减少了模组成本和反射纸加工难度。
    • 专利类型实用新型
    • 申请人四川长虹电器股份有限公司;
    • 发明人龚廷智;刘发达;田永宏;任峰伟;苏恩来;
    • 地址621000 四川省绵阳市高新区绵兴东路35号
    • 申请号CN201620634094.2
    • 申请时间2016年06月23日
    • 申请公布号CN205691804U
    • 申请公布时间2016年11月16日
    • 分类号G02B5/08(2006.01)I;G02F1/13357(2006.01)I;
