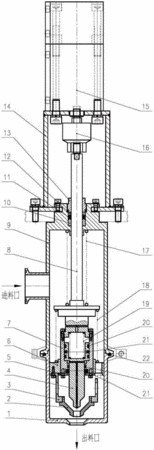

摘要：本实用新型公开了一种自负吸的三级灌装阀，包括从外到内的外阀、内阀和负吸阀，三个阀套装在一起，公用一个阀杆，阀杆顶端连接双行程气缸，气缸支座与外阀的上阀体顶端连接；外阀的上阀体与下阀体组成外阀腔；内阀腔体、内阀口及导向套、负吸腔体组成内阀腔；负吸杆与负吸腔体内下部组成负吸腔；导向套带着内阀腔体和内阀口可以在下阀体内移动；负吸腔体上端与阀杆下端固定连接，并可以在导向套内移动；负吸杆穿过负吸腔体，可以在其内部移动；阀杆与上阀体之间装有外阀复位弹簧；阀杆与导向套之间装有内阀复位弹簧，阀杆与负吸杆之间装有负吸阀复位弹簧。该灌装阀能够解决关阀后液体物料滴漏、小流量液注跑偏及大小流量相互制约的难题。
- 专利类型实用新型
- 申请人北京航天斯达科技有限公司;北京强度环境研究所;
- 发明人徐志刚;屠凤莲;佘艳祥;
- 地址100070 北京市丰台区北大街甲13号（园区）
- 申请号CN201620599848.5
- 申请时间2016年06月17日
- 申请公布号CN205687531U
- 申请公布时间2016年11月16日
- 分类号B67C3/26(2006.01)I;B67C3/28(2006.01)I;
