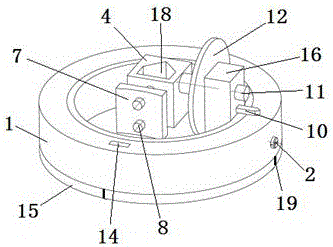

摘要：本实用新型公开了一种半球面内可调角度的电钻导向器，它是由水平面旋转机构、垂直面旋转机构以及定位夹持机构组成，所述的水平面旋转机构包括固定底盘以及套在固定底盘上的水平旋转盘，在水平旋转盘的顶部表面设置有第一角度线，在固定底盘的外壁上设置有环形滑槽，第一螺钉穿过水平旋转盘的侧壁后插入环形滑槽内，这样便可使水平旋转盘绕固定底盘转动，在固定底盘的内壁设置有连接座。本实用新型可从从水平方向和垂直方向调整零件的钻孔或攻丝角度，操作简单，加工精度高，避免采用传统目测的方式加工，对操作经验要求较低。同时，本实用新型还能避免钻头跑偏、卡死、折断等问题的发生，提高了产品加工效率和加工质量。
- 专利类型实用新型
- 申请人贵州大学;
- 发明人唐向红;刘国凯;耿晓强;元宁;易向华;
- 地址550025 贵州省贵阳市花溪区贵州大学北校区科学技术处
- 申请号CN201620595138.5
- 申请时间2016年06月19日
- 申请公布号CN205684780U
- 申请公布时间2016年11月16日
- 分类号B23B49/00(2006.01)I;B23G1/48(2006.01)I;
