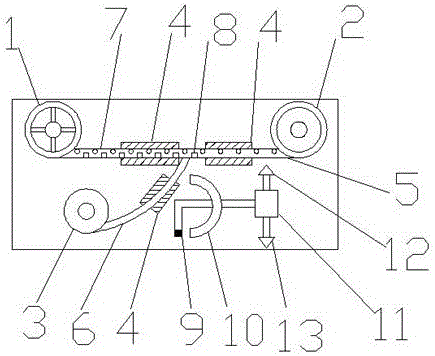

摘要：本实用新型关于一种携带料盘的LED贴片机送料装置，固定在能做X、Y、Z向运动的支架上，该装置包括：料盘储存及料带输运装置、上废料带收储装置、下废料带（保护薄膜）收储装置、LED灯珠反面输送装置和光电检测器。当驱动器提供一个触发脉冲时，所述料盘储存及料带输运装置开始输送料带前进一格，同时上废料带收储装置和下废料带收储装置受到驱动将牵引上废料带和下废料带移动相同的长度，从料带中剥出的LED灯珠受重力作用落入LED灯珠反面输送装置内，经输送装置滑落到PCB板上对应焊接位置处。本实用新型不需要吸嘴在料盘与PCB板之间不断取料上料，节省送料时间和用电量，提高了贴片速度。
- 专利类型实用新型
- 申请人西华大学;
- 发明人李博文;靳斌;王建林;
- 地址610039 四川省成都市金牛区金周路999号
- 申请号CN201620529274.4
- 申请时间2016年06月03日
- 申请公布号CN205681699U
- 申请公布时间2016年11月09日
- 分类号H05K3/30(2006.01)I;
