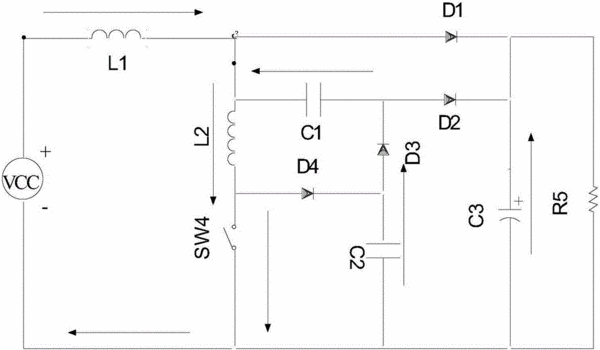

摘要：一种PFC软开关电路，包括BOOST电路中的开关SW4和续流二极管D1；还包括电感L2、电容C1、电容C2、二极管D2、二极管D3和二极管D4，由电容C1和二极管D2同向串联而成的支路，同向并联在所述续流二极管D1的两端；所述电感L2的一端接于电容C1的正极，电感L2的另一端接于所述开关SW4的正极；电容C2的一端和二极管D3的正极同向串接为支路后，二极管D3的负极接于电容C1和二极管D2之间，电容C2的另一端接于所述开关SW4的负极；所述二极管D4的正极接于电感L2和所述开关SW4之间，所述二极管D4的负极接于电容C2和二极管D3之间。无需复杂的控制技术、也不需要辅助的IGBT、实现方式简单有效，且从轻载到重载都能有效作用。
- 专利类型实用新型
- 申请人佛山市新光宏锐电源设备有限公司;
- 发明人古元;罗润汉;林为;尹晓娟;封宁波;白维;钟立亮;聂文强;刘振;向延钊;丁铸;
- 地址528000 广东省佛山市禅城区张槎一路115号6座
- 申请号CN201620359793.0
- 申请时间2016年04月25日
- 申请公布号CN205681303U
- 申请公布时间2016年11月09日
- 分类号H02M1/08(2006.01)I;
