    一种音频保护电路

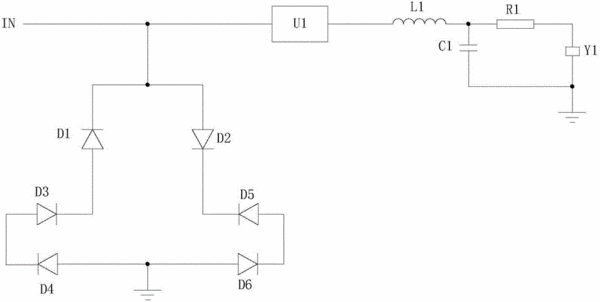

      摘要:一种音频保护电路,其包括二极管D1?D6、功放芯片U1、电感L1、电容C1、电阻R1和压电扬声器Y1;二极管D1的负极与二极管D2的正极连接,二极管D2的负极与二极管D5的负极连接,二极管D5的正极与二级D6的负极连接,二极管D6的正极与二极管D4的正极连接,二极管D4的负极与二极管D3的正极连接,二极管D3的负极与二极管D1的正极连接,二极管D1的负极与功放芯片U1的输入端连接,功放芯片U1的输出端依次通过电感L1、电阻R1和压电扬声器Y1接地,电容C1的一端连接在电感L1与电阻R1之间。利用二极管的正向压降进行串联钳位,使用双三只二极管正、反向串、并联的结构方案,使得限幅效果较好。
    • 专利类型实用新型
    • 申请人广州畅世智能科技有限公司;
    • 发明人戴国妃;
    • 地址510000 广东省广州市番禺区番禺大道北555号番禺节能科技园内天安科技交流中心401
    • 申请号CN201620570812.4
    • 申请时间2016年06月13日
    • 申请公布号CN205670837U
    • 申请公布时间2016年11月02日
    • 分类号H04R3/00(2006.01)I;
