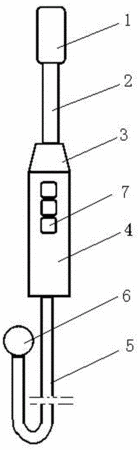

摘要：一种汽车点火感应探头，包括传感器、蛇皮管、手持器、屏蔽线和示波器连接头，传感器安装在护套内，并通过蛇皮管与手持器的首端连接，手持器的尾端通过屏蔽线与示波器连接头连接；在手持器内装有电光源和电池，电光源安装在手持器的首端；该电池与电光源之间连接有开关或用于调节电光源亮度的按键；所述的传感器的信号输出端通过通过导线穿过蛇皮管和手持器与屏蔽线连接；该传感器为非接触汽车点火传感器。本实用新型的优点是：用户只需持有手持器将感应探头放到相应的位置，通过与之相连的示波器就可以清楚的观察到点火的波形，根据波形即可进行相应的故障判断，使用方便，轻巧耐用，便于在光线比较弱的场合进行点火测量，省去了额外的光源照明。
- 专利类型实用新型
- 申请人青岛汉泰电子有限公司;
- 发明人赵永超;郝春华;
- 地址266101 山东省青岛市崂山区科苑经七路121号
- 申请号CN201620402700.8
- 申请时间2016年05月06日
- 申请公布号CN205654475U
- 申请公布时间2016年10月19日
- 分类号F02P17/00(2006.01)I;F02P17/12(2006.01)I;
