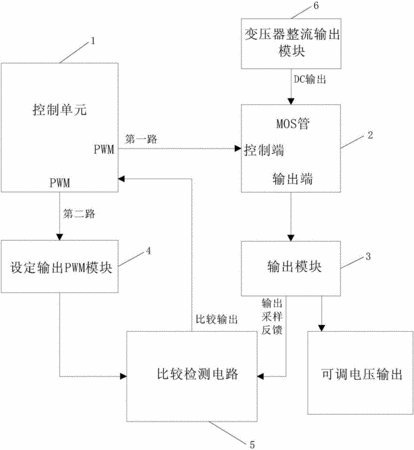

摘要:本实用新型公开了一种高电压大电流智能输出控制装置,包括控制单元、MOS管、输出模块、设定输出PWM模块以及比较检测电路,所述MOS管的输入端连接一变压器整流输出模块;所述控制单元具有两路PWM驱动电路,两路PWM驱动电路分别为第一路PWM驱动电路和第二路PWM驱动电路;所述第一路PWM驱动电路、MOS管、输出模块和比较检测电路依次相连,所述第二路PWM驱动电路、设定输出PWM模块和比较检测电路依次相连,所述比较检测电路还与控制单元连接,构成一个闭环的电压控制网络。本实用新型装置结构简单、使用方便,可以高电压输出,大小任意可调,使高压输出控制模式更加丰富灵活,能够满足开发人员的使用需求,具有较大的应用推广前景。
- 专利类型实用新型
- 申请人广州龙之杰科技有限公司;
- 发明人肖开华;
- 地址510530 广东省广州市高新技术产业开发区科学城开源大道11号B4栋五至六层
- 申请号CN201620340364.9
- 申请时间2016年04月21日
- 申请公布号CN205647265U
- 申请公布时间2016年10月12日
- 分类号H02M3/156(2006.01)I;
