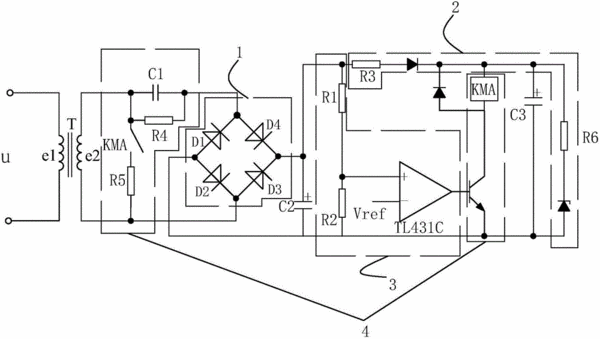

摘要：带有过压保护的电路及配电柜，耦接于市电用于控制配电柜掉电，该过压保护电路耦接与市电并通过整流单元把220V交流电转换成直流电，滤波单元耦接于整流单元并把整流得到的直流电中的谐波滤去得到一平滑的直流电流，稳压单元耦接耦接于滤波单元，并依据自身的电阻和上述的直流电流在稳压单元和滤波单元耦接的节点处形成一等效电压，比较模块用于比较等效单元和参考电压，当等效电压大于参考电压时输出执行信号，执行单元响应于执行信号，使市电的两相短路及（零线和火线），此时由于市电短路，断路器跳闸或者保险丝熔断。
- 专利类型实用新型
- 申请人北京泛华新兴体育产业股份有限公司;
- 发明人杜柯楠;
- 地址100000 北京市丰台区南四环西路188号12区42号0127-A12-1号
- 申请号CN201620337034.4
- 申请时间2016年04月20日
- 申请公布号CN205622200U
- 申请公布时间2016年10月05日
- 分类号H02H3/20(2006.01)I;
