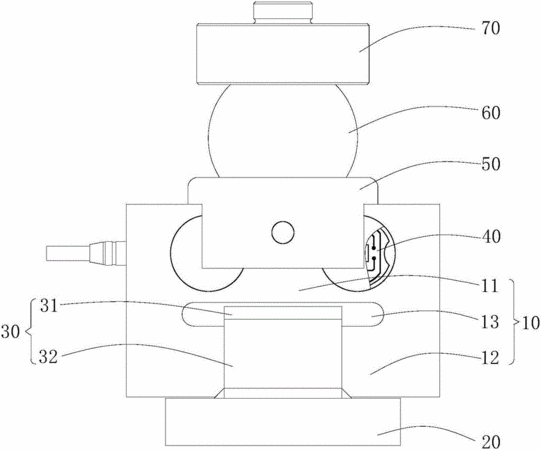

摘要：一种桥式称重传感器，包括弹性体、位于弹性体下方的底座、连接弹性体和底座的连接组件、设于弹性体内的应变计、坐落于弹性体顶端的护罩、坐落于护罩顶部的钢球、及设于钢球上方的压头；弹性体包括设有应变计的应变梁及位于应变梁下方的横梁，应变梁和横梁一体成型，应变梁和横梁之间具有位移槽；连接组件包括贯穿位移槽的压紧钢片及分别连接压紧钢片两端的两侧板，侧板远离压紧钢片的一端连接底座。通过将弹性体的应变梁和横梁一体结构设置及将横梁通过连接组件连接底座，使得应变梁和横梁间以及横梁和底座间无需通过螺钉连接，从而使得应变梁和横梁上不需设置螺纹孔，这不仅增加了应变梁和横梁的连接面积，还增强了应变梁和横梁的抗侧向力。
- 专利类型实用新型
- 申请人广东华兰海电测科技股份有限公司;
- 发明人伍德常;
- 地址523136 广东省东莞市麻涌镇大盛工业园
- 申请号CN201620418194.1
- 申请时间2016年05月09日
- 申请公布号CN205620004U
- 申请公布时间2016年10月05日
- 分类号G01G3/14(2006.01)I;
