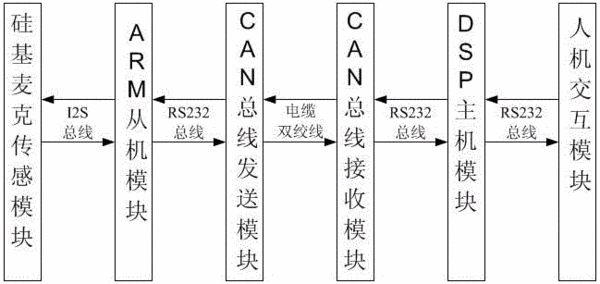

摘要:本实用新型涉及检测球磨机负荷的装置,具体涉及一种数字化智能磨音频谱分析仪。其特征在于:该装置是由硅基麦克传感模块、ARM从机模块、CAN总线发送模块、CAN总线接收模块、DSP主机模块和人机交互模块构成。硅基麦克传感模块采集磨机模拟音频信号。由ARM从机模块通过I2S总线控制硅基麦克传感模块,然后通过CAN总线发送模块将采集的音频数字信号通过电缆双绞线传输到CAN总线接收模块。DSP主机模块控制CAN总线接收模块提取上传的数据,进行数据处理,并与人机交互模块实时通信,将最终结果进行显示与输出。本实用新型具有成本低廉,抗干扰能力强,准确性高,稳定性高等优点。特别适合于选矿厂恶劣环境下球磨机负荷检测。
- 专利类型实用新型
- 申请人丹东东方测控技术股份有限公司;
- 发明人赵健;王世新;尹毅强;李明东;李君安;杨九水;李士伟;李云龙;李少华;万文全;赵岩;洪英皓;
- 地址118002 辽宁省丹东市沿江开发区滨江中路136号
- 申请号CN201620066560.1
- 申请时间2016年01月25日
- 申请公布号CN205607519U
- 申请公布时间2016年09月28日
- 分类号G01H11/06(2006.01)I;
