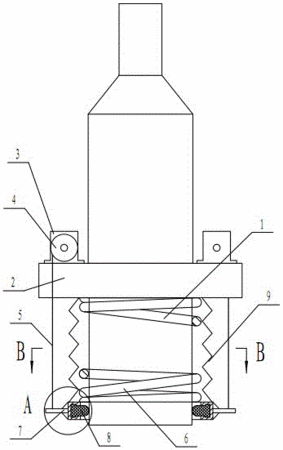

摘要：本实用新型公开了一种钻孔成像仪探头擦拭装置，包括探头本体，探头本体上设置有支撑板，支撑板上安装有的转动电机，转动电机输出轴上安装有钢丝缠绕轮，钢丝缠绕轮缠绕有柔性的钢丝，钢丝与探头本体轴线平行，其自由端固定连接到擦拭圆环，擦拭圆环为吸水弹性材料，内侧紧贴探头本体透明部外侧面，擦拭圆环上侧面与支撑板下侧面间安装有压缩弹簧。本实用新型通过控制转动电机转动，带动钢丝缠绕轮转动，通过钢丝和压缩弹簧带动吸水弹性材料的擦拭圆环来回擦拭探头透明部，实现远程操控擦拭探头，操作省时省力，操作更方便，提高图像采集效率，图像采集效果大大提高，本实用新型还具有结构简单、成本低、装卸使用方便快捷的特点。
- 专利类型实用新型
- 申请人贵州大学;
- 发明人张志华;张义平;谭琳;金桑桑;王彬;华伟昌;
- 地址550025 贵州省贵阳市贵州大学花溪北校区科技处
- 申请号CN201620427420.2
- 申请时间2016年05月12日
- 申请公布号CN205591912U
- 申请公布时间2016年09月21日
- 分类号E21B47/002(2012.01)I;B08B1/00(2006.01)I;
