一种具有控制电路的三维测量装置

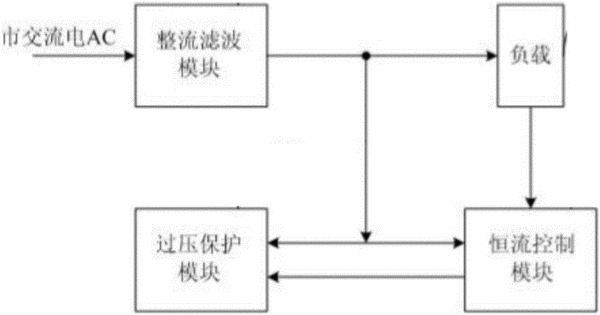

　　摘要：一种具有控制电路的三维测量装置，包括串并联驱动机构、转动平台，串并联驱动机构包括第一丝杆电机、第二丝杆电机；转动平台包括转台、伺服电机，伺服电机通过一导向机构驱动转台绕垂直于水平面的平台中心轴转动；还包括一控制系统，且所述控制系统连接控制所述第一丝杆电机、第二丝杆电机及第三伺服电机，所述控制系统包括一控制电路，且控制电路包括整流滤波模块，输入端与所述市交流电的输出端连接，输出端与所述负载的电源端连接，用于消除所述市交流电输出的交流电中的干扰信号，并将所述交流电转换为直流电后输出；恒流控制模块，过压保护模块，本实用新型即可实现全场无死角全自动三维测量。

专利类型实用新型
申请人三的部落（上海）科技股份有限公司;
发明人许建辉;
地址201505 上海市金山区亭林镇南亭公路6985号81幢401－B室
申请号CN201620395559.3
申请时间2016年05月04日
申请公布号CN205580368U
申请公布时间2016年09月14日
分类号G01B7/00(2006.01)I;H02M3/335(2006.01)I;H02P5/68(2006.01)I;H02P5/46(2006.01)I;
