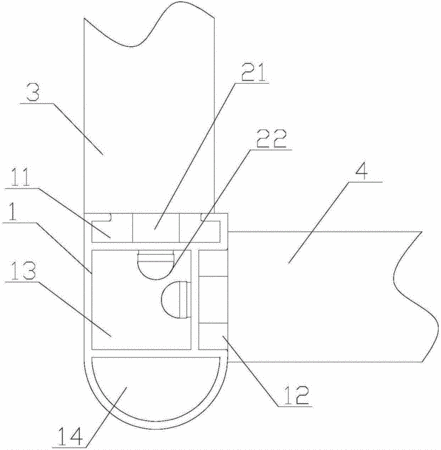

摘要：本实用新型公开了一种型材框架的连接结构，包括卡槽和连接件，所述卡槽至少具有三个腔体，包括用于连接水平方向型材的第一腔体、第二腔体以及连接垂直方向型材的第三腔体；所述第一腔体、第二腔体与型材的连接侧设有开口，所述第三腔体与第一腔体、第二腔体相邻侧设有通孔，所述连接件包括用于连接水平方向型材的固定部和连接垂直方向型材的卡接部，所述第一腔体、第二腔体分别通过所述连接件的固定部与水平方向型材相连，所述连接件的卡接部从所述通孔处穿至所述第三腔体内与垂直方向型材卡接相连。本实用新型的多腔体的卡槽设计形成合理的型材连接空间，具有弧形插头、限位凸缘和承接区的连接件使得与垂直方向型材连接过程方便，稳固。
- 专利类型实用新型
- 申请人辽宁育达科教装备有限公司;
- 发明人张群;
- 地址111000 辽宁省辽阳市太子河区繁唐路一段8号
- 申请号CN201620419247.1
- 申请时间2016年05月10日
- 申请公布号CN205579136U
- 申请公布时间2016年09月14日
- 分类号F16S3/06(2006.01)I;
