基于D类放大推动B类输出的大功率功放控制电路

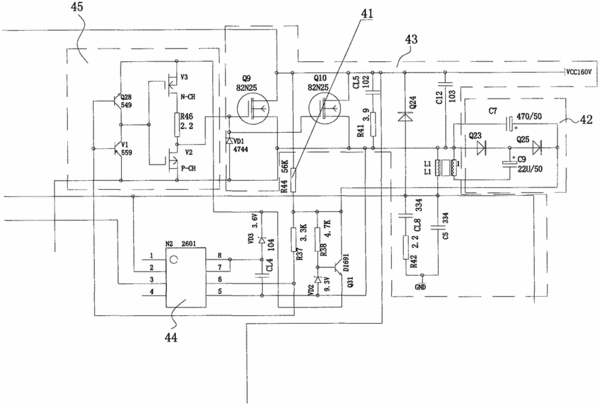

　　摘要：本实用新型公开了一种基于D类放大推动B类输出的大功率功放控制电路，包括启动电路、升压电路、供电调节电路、光耦和波形整形电路；启动电路分别连接光耦和波形整形电路；升压电路连接到启动电路的输出端；供电调节电路连接在供电端与波形整形电路之间，供电调节电路具有连接到功放电路上的输出端；光耦的输出端连接波形整形电路。利用本实用新型的电路，在输入电压不变的情况下，通过信号输出端的信号控制供电调节电路输出端的电压，让供电调节电路输出端的电压与功放输出电压相匹配，降低谐波失真及互调失真，提高声音还原能力，使低音更强劲，高音不失真，声音明亮、清晰、有力度，同时能耗小、发热量低。

专利类型实用新型
申请人广州万昌音响有限公司;
发明人刘华长;李国顺;
地址510800 广东省广州市花都区新华街镜湖大道邦盛二路10号厂房1
申请号CN201620254063.4
申请时间2016年03月25日
申请公布号CN205566225U
申请公布时间2016年09月07日
分类号H03F1/02(2006.01)I;H03F1/32(2006.01)I;H03F3/21(2006.01)I;H03F3/217(2006.01)I;H03G3/30(2006.01)I;
