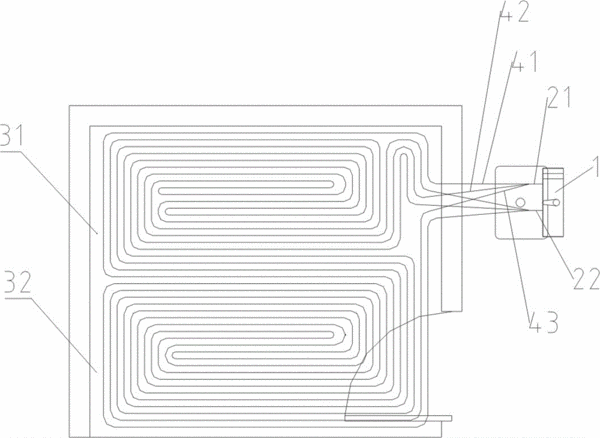

摘要:本实用新型公开了一种地暖管路系统,包括供热装置、集分水器、散热装置,所述散热装置包括第一暖路、第二暖路,所述第一暖路、第二暖路的一端均与所述出水端相连通,所述第一暖路、第二暖路的另一端均与所述回水端相连通;所述散热装置位于取暖区,所述取暖区包括第一分区和第二分区;从所述出水端延伸出的第一暖路经过所述第一分区绕至第二分区,所述第一暖路在第二分区盘绕后再回环至第一分区,所述第一暖路在第一分区盘绕后延伸至所述回水端;所述第二暖路在所述第一分区盘绕,然后再回环至第二分区进行盘绕,所述第二暖路在第二分区盘绕后延伸至所述集分水器;该系统使热量分布更均匀、提高了室内温度的舒适性。
- 专利类型实用新型
- 申请人杭州日新人工环境工程有限公司;
- 发明人毛利锋;
- 地址310000 浙江省杭州市西湖区古翠路76号怡泰大厦504
- 申请号CN201620098411.3
- 申请时间2016年02月01日
- 申请公布号CN205560929U
- 申请公布时间2016年09月07日
- 分类号F24D3/10(2006.01)I;F24D3/14(2006.01)I;
