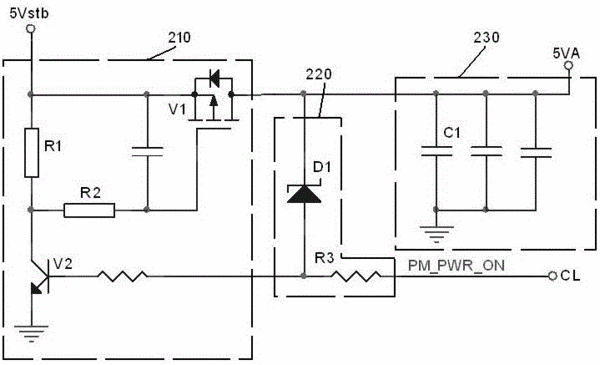

摘要：本实用新型公开了一种短路保护电路及供电装置，短路保护电路包括开关单元、保护单元和滤波单元。所述开关单元连接保护单元和滤波单元，所述滤波单元连接后端设备。所述开关单元根据控制信号进行通断切换，以控制供电电压的输出状态。滤波单元将供电电压滤波后输出给后端设备供电。所述保护单元检测后端设备短路时控制开关单元断开，停止输出供电电压；以及在短路消失后控制开关单元恢复导通，从而恢复供电电压的输出。解决了打嗝保护时开关单元持续通断升温、引发内置MOS管脱落甚至产生明火的问题；减少了安全隐患并对MOS管进行了保护，使电视产品硬件电路部分安全可靠性更高；其电路结构非常简单，成本很低，适合大力推广。
- 专利类型实用新型
- 申请人康佳集团股份有限公司;
- 发明人张师杨;刘颖灿;
- 地址518053 广东省深圳市南山区高新技术产业园区科技南十二路28号康佳研发大厦23层
- 申请号CN201620263245.8
- 申请时间2016年03月31日
- 申请公布号CN205545180U
- 申请公布时间2016年08月31日
- 分类号H03K17/08(2006.01)I;
