    一种基于动生涡电流的金属管件电磁无损检测装置

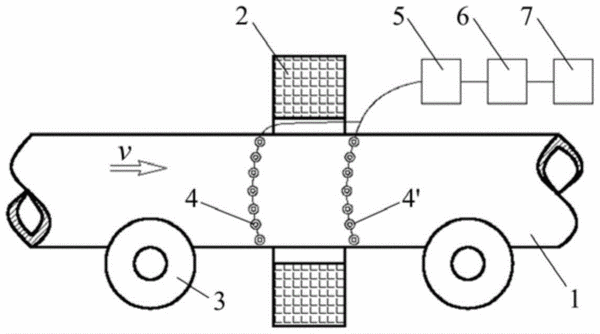

      摘要:本实用新型公开了一种基于动生涡电流的金属管件电磁无损检测装置,包括运送待检测金属管件的运送装置、待检测金属管件从中穿过的直流磁化线圈、磁敏传感器、信号调理电路、采集卡和计算机,磁敏传感器、信号调理电路、采集卡和计算机依次连接,所述磁敏传感器围绕待检测金属管件周向于动生涡电流集中的靠近区或/和离开区布置。待检测金属管件由运送装置运送穿过直流磁化线圈,磁敏传感器拾取管件表面的电磁场变化信号,将电磁场变化信号转化为电信号,电信号经信号调理电路放大、滤波后,由采集卡进行A/D转换,提供给计算机分析处理,得到管件的缺陷信息。本实用新型能够对金属管件内/外部缺陷进行准确高速的检测,且装置结构简单,制造成本低。
    • 专利类型实用新型
    • 申请人四川大学;
    • 发明人伍剑波;唐健;王杰;方辉;
    • 地址610065 四川省成都市武侯区一环路南一段24号
    • 申请号CN201620117122.3
    • 申请时间2016年02月05日
    • 申请公布号CN205538829U
    • 申请公布时间2016年08月31日
    • 分类号G01N27/90(2006.01)I;
