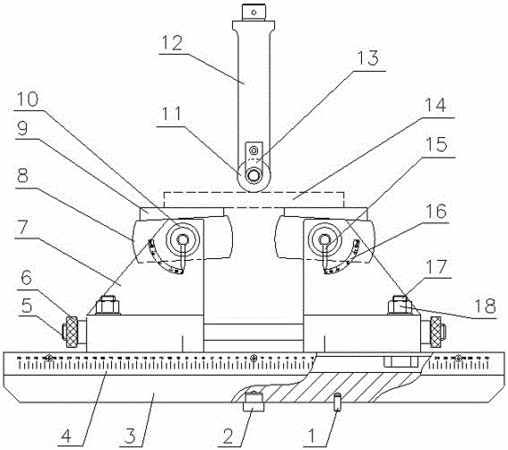

摘要：本实用新型公开了一种180°弯曲试验夹具，包括弯曲工作台、用于对试样进行加载的上压辊，弯曲支座包括左支座和右支座，沿上压辊的轴线左右对称分布，左、右支座之间设有弯曲抗力平衡装置；用于支撑试样的、转动连接于左、右支座上部的反转块，反转块上设有楔形滑块，楔形滑块的上、下平面与上压辊的轴线平行。试验结束后，由于试样弯曲后的内应力产生的外张力，使楔形滑块和反转块向外转过一定角度，从而使试样的内应力释放；楔形滑块上加工有斜度，试验结束后，楔形滑块较厚的一端在上，较薄的一端在下，所以减小了往外取楔形滑块和试样所用的力，楔形滑块和试样非常容易便可取出，操作省时省力。并且夹具上设有圆标尺显示角度，非常直观。
- 专利类型实用新型
- 申请人济南天辰试验机制造有限公司;
- 发明人王立刚;徐赵辉;
- 地址250101 山东省济南市历城区开源路66号
- 申请号CN201620289053.4
- 申请时间2016年04月10日
- 申请公布号CN205538458U
- 申请公布时间2016年08月31日
- 分类号G01N3/04(2006.01)I;
