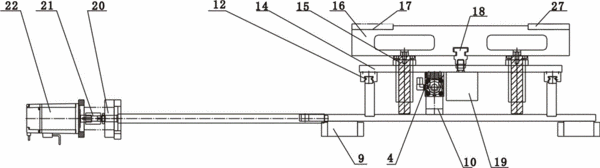

摘要:一种双侧分合式搬运机械手,涉及一种搬运机械手,包括轴承套圈A(1)和一组以上用于夹合轴承套圈A(1)的夹合装置,每组夹合装置包括对称设置在轴承套圈A(1)两侧的位移组件,所述位移组件包括导轨C(9)、支撑板B(10)、气缸B(13)和夹合件,在导轨C(9)的上面一侧设有“L”型支撑板B(10),在“L”型支撑板B(10)的上部内面固定设有拉头B(11),气缸B(13)的活塞端与拉头B(11)固定连接,在气缸B(13)的上部固定有夹合件;本实用新型解决了被测工件由于自身尺寸过大和过重造成不便移动的弊端,且结构简单,使用方便,大大提高了工作效率。
- 专利类型实用新型
- 申请人洛阳开远智能精机有限公司;
- 发明人杜宏林;杨博;
- 地址471000 河南省洛阳市高新区滨河北路96号机器人智能装备产业园E3厂房
- 申请号CN201620113353.7
- 申请时间2016年02月04日
- 申请公布号CN205521369U
- 申请公布时间2016年08月31日
- 分类号B25J9/00(2006.01)I;B25J9/10(2006.01)I;
