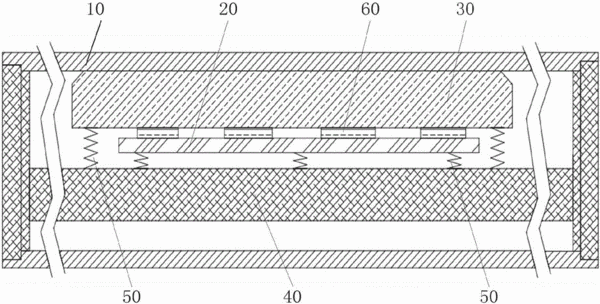

摘要：一种测井仪器中电路板的安装结构，包括位于测井仪器外壳内部的电路板，所述电路板上安装有散热器，所述测井仪器外壳内设有骨架，所述电路板弹性的连接在所述骨架上，所述散热器顶端与测井仪器外壳直接接触。本实用新型的测井仪器中电路板的安装结构，设计了电路板在测井仪器外壳内的骨架上的安装方式，将电路板与骨架采用弹性连接的方式，即不妨碍安装，又能确保电路板上散热器顶端面与测井仪器外壳的良好热接触。在相同的环境温度下，采用电路板在骨架上的弹性连接方式，保证散热器与测井仪器外壳的良好热接触，降低散热器和外部环境之间的热阻，通过这种降低热阻的电路板安装方式，可以显著降低电路板上功率器件在工作时的温升。
- 专利类型实用新型
- 申请人华中科技大学;
- 发明人程晶晶;高双;陶爱华;
- 地址430074 湖北省武汉市洪山区珞喻路1037号
- 申请号CN201620188493.0
- 申请时间2016年03月11日
- 申请公布号CN205503112U
- 申请公布时间2016年08月24日
- 分类号E21B47/00(2012.01)I;E21B49/00(2006.01)I;
