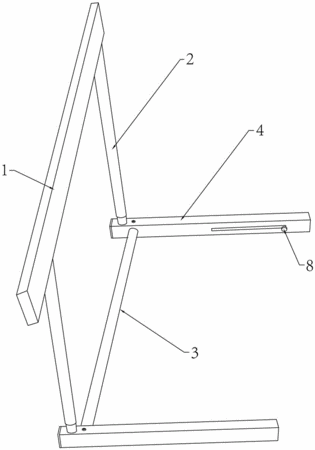

摘要:本实用新型提供了一种组合式跨栏架,其结构包括有:平行设置的两个方形底座管,设置在两个所述底座管之间的底杆,设置在所述底座管前端的立柱,以及设置在所述立柱顶部的栏杆,其特征是,在所述底座管的前部管体的顶面和侧面上分别开设有定位孔,在所述底座管前端的内部插设有方形内芯,所述内芯与所述底座管通过螺钉连接;在所述内芯的顶面开设有插接所述立柱用的第一插接槽,在所述内芯的侧面开设有插接所述底杆用的第二安装槽。本实用新型的架杆为插拔式可拆卸连接,可实现快速、便捷拆装,省时省力,且拆卸后的部件归类存放,大大节省了占地空间。
- 专利类型实用新型
- 申请人河北金特力斯体育设施有限公司;
- 发明人张海雷;
- 地址073000 河北省保定市定州市西坂
- 申请号CN201620314985.X
- 申请时间2016年04月15日
- 申请公布号CN205494993U
- 申请公布时间2016年08月24日
- 分类号A63K3/04(2006.01)I;
