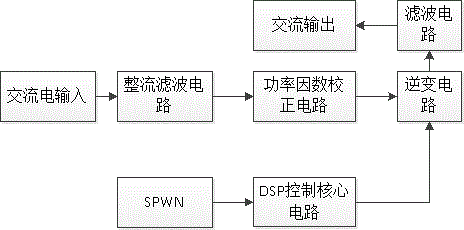

摘要：本实用新型属于电源技术领域，特别涉及一种基于DSP控制的SPWM间接变频电源。该间接变频电源包括整流滤波电路模块、功率因数校正电路模块、逆变电路模块、滤波电路模块及DSP控制核心电路模块。各部分之间的连接关系为：输入交流电，通过一个整流滤波电路模块，将交流电源整流后转换成稳定直流电源；由于整流滤波电路模块对电网的谐波电流污染严重，通过功率因数校正电路模块减少谐波污染和提高功率因数；直流电源通过逆变电路模块，将直流电在DSP控制核心电路模块的控制下转换成按照SPWM波形变化的交流电；滤波电路模块是将逆变后生成的交流电进行过滤，使负载得到高质量的交流电从而稳定的工作。本实用新型功率级采用智能功率模块，作为功率转换级，使电路设计简单，可靠性高，效率高。
- 专利类型实用新型
- 申请人华北电力大学;欧阳洁;
- 发明人李卫国;袁创业;杨亚奇;程宇頔;陈艳;欧阳洁;
- 地址102206 北京市昌平区北农路2号华北电力大学
- 申请号CN201521101996.1
- 申请时间2015年12月28日
- 申请公布号CN205490169U
- 申请公布时间2016年08月17日
- 分类号H02M5/44(2006.01)I;
