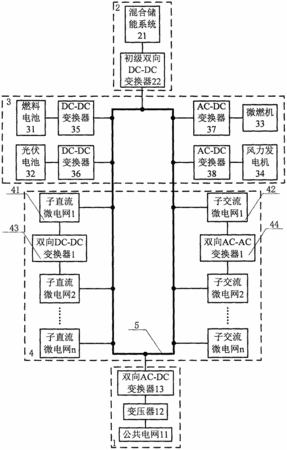

摘要：本实用新型公开了基于集中式环状母线结构的高可靠性微电网系统，包括公共电网单元、混合储能单元、分布式电源单元、子微电网单元和环状一级直流母线。系统各单元连接在环状一级直流母线上，各单元通过对应的变换器控制功率的交换，混合储能系统可以平抑系统功率波动，维持直流母线的稳定，子直流微电网中设置有380V的环状二级直流母线和48V的环状三级直流母线，子交流微电网中设置有220V的环状二级交流母线，可以实现高低压负荷的直接供电，各子微电网构成多环状母线的交直流混合的互动式微电网供电区域。本实用新型可以提高微电网系统的供电可靠性、经济性和多样性，实现可再生能。
- 专利类型实用新型
- 申请人华北电力大学（保定）;
- 发明人孟明;陈世超;张立娜;
- 地址071003 河北省保定市莲池区永华北大街619号
- 申请号CN201620194171.7
- 申请时间2016年03月15日
- 申请公布号CN205489571U
- 申请公布时间2016年08月17日
- 分类号H02J5/00(2016.01)I;H02J7/34(2006.01)I;H02J3/32(2006.01)I;
