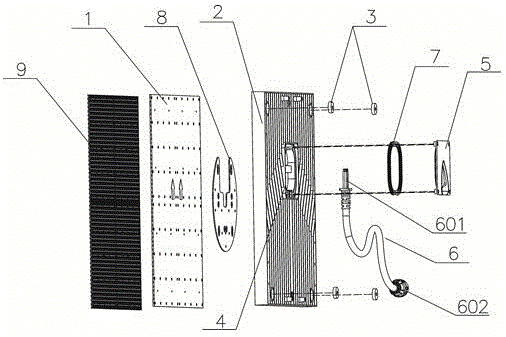

摘要:本实用新型公开了一种前维护LED显示屏模组,包括LED灯板及底壳;所述LED灯板与底壳固定连接;所述LED灯板背面设置有若干连接柱,所述底壳内侧设置有与所述连接柱相对应的磁吸部,所述LED灯板通过连接柱配合所述磁吸部与所述底壳连接;所述底壳背部开设有电源窗口,所述电源窗口内设置有电性连接于所述LED灯板的电源模块,所述电源窗口背部设置电源盖板,所述电源盖板底部伸入一电源信号线;有益效果为:使用上述方案的前维护LED显示屏模组,1)具有较强防水效果,防水性能可达IP67;2)LED模组安装不分左右,可随意更换;3)LED灯板采用磁吸前维护,拆装便捷,节省时间。
- 专利类型实用新型
- 申请人深圳市迈锐光电有限公司;
- 发明人刘海样;万永光;曾繁欣;陈泽波;石建功;曹延良;
- 地址518133 广东省深圳市新安街道留仙二路(隆昌路10号)丰业源工业厂区B1、B2栋之B2栋4层
- 申请号CN201620303593.3
- 申请时间2016年04月13日
- 申请公布号CN205487177U
- 申请公布时间2016年08月17日
- 分类号G09F9/33(2006.01)I;
