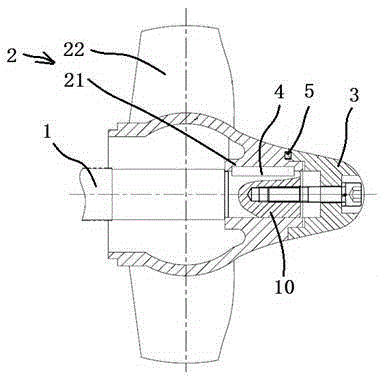

摘要：本实用新型涉及一种用于小型轴流泵中泵轴与叶轮的连接结构，其特征在于，包含有，泵轴，其具有叶轮结合段，所述叶轮结合段的外周面上有泵轴键槽；叶轮，其具有叶轮座及处于所述叶轮座上的叶片，其中，所述叶轮座的内周面上有叶轮键槽，所述叶轮键槽与所述泵轴键槽构成键容置空间且所述键容置空间内有键，所述叶轮座的前端面上有叶轮钉槽；轴端螺母，其处于所述叶轮结合段的前侧，其中，所述轴端螺母的后端面与所述叶轮座的前端面相面配合，所述轴端螺母的后端面上有螺母钉槽，所述螺母钉槽与所述叶轮钉槽构成钉容置空间且所述钉容置空间内有骑缝螺钉。本实用新型的优点在于：减少加工及拆装成本，提高性能的稳定性。
- 专利类型实用新型
- 申请人上海连成（集团）有限公司;
- 发明人邢冬燕;张锡淼;
- 地址201812 上海市嘉定区江桥曹安公路3616号
- 申请号CN201521124675.3
- 申请时间2015年12月31日
- 申请公布号CN205478545U
- 申请公布时间2016年08月17日
- 分类号F04D29/38(2006.01)I;F04D29/64(2006.01)I;F04D29/00(2006.01)I;
