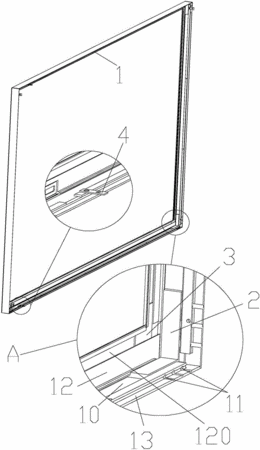

摘要：本实用新型涉及显示屏组装配件技术领域，尤其是一种大型显示屏外壳面框的拼装结构。它包括由四个截面呈“L”形的面板拼装而成的主框体，在相邻的两个面板上均开设有第一插接槽，每个第一插接槽的对称侧壁上均开设有导向槽，第一插接槽内插接有一截面呈“L”形的转接角码片，转接角码片上形成有对位嵌合于导向槽内的导向臂，转接角码片位于主框体的边角处并通过第一插接槽将相邻的两个面板连为一体，每个面板上均开设有若干个与第一插接槽相通的锁孔，每个锁孔内均套装有一与转接角码片的侧壁相抵的紧定螺丝。本实用新型通过转接角码片的设置可有效减小显示屏外壳面框的厚度，提升面框拆装的便捷性以及外观美感；而利用紧定螺丝则可使各部件之间形成牢固可靠的结构体。
- 专利类型实用新型
- 申请人深圳市杰思创科技有限公司;
- 发明人张艺;
- 地址518000 广东省深圳市南山区马家龙工业区78幢六层
- 申请号CN201620278762.2
- 申请时间2016年04月06日
- 申请公布号CN205454313U
- 申请公布时间2016年08月10日
- 分类号H05K5/02(2006.01)I;G09F9/00(2006.01)I;
