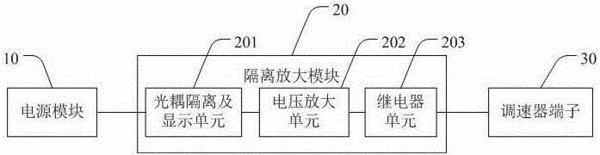

摘要：本实用新型公开了调速电机的正反转控制电路及其控制电路板。其中，正反转控制电路，包括电源模块和隔离放大模块，所述电源模块通过隔离放大模块连接调速电机的调速器端子，其特征在于，所述隔离放大模块包括光耦隔离及显示单元、电压放大单元、继电器单元；所述电源模块将外部电压进行降流、降压处理输出弱电压，经所述光耦隔离及显示单元将所述弱电压转换为强电压，并由电压放大单元将所述强电压放大来控制继电器单元输出稳定的控制信号给调速器端子，来控制调速电机正反转，从而实现了使用单片机控制调速电机正反转，使控制方式符合现阶段工业智能控制系统的功能要求。
- 专利类型实用新型
- 申请人深圳市易通自动化设备有限公司;
- 发明人余耀国;
- 地址518103 广东省深圳市宝安区福永街道大洋开发区福安工业城三期厂房第5栋第一层、第二层北
- 申请号CN201521123718.6
- 申请时间2015年12月31日
- 申请公布号CN205450802U
- 申请公布时间2016年08月10日
- 分类号G05D13/62(2006.01)I;
