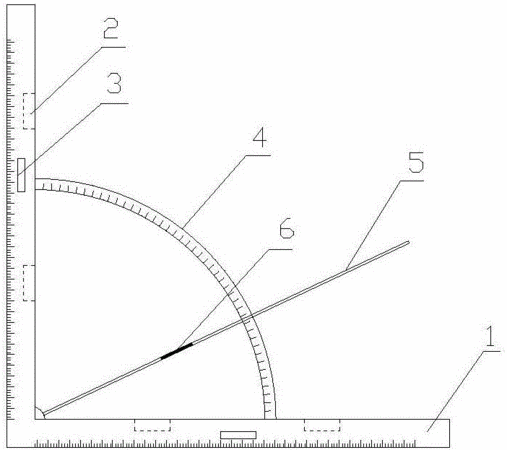

摘要:本实用新型公开了一种辅助检测用的磁性直角尺,包括本体,所述的本体由两根直角边组成,所述的两根直角边上均设有长度刻度,每一根直角边内部均镶嵌有两个磁石,所述的每根直角边的边缘设有至少一个光源,所述的两根直角边之间设有弧形板,所述的弧形板上设有角度刻度,所述的两根直角边的交汇处铰接有一根可以从弧形板的一端移动至弧形板另一端的标示杆。本实用新型的目的在于提供一种单人即可操作、使用稳定、功能全面的辅助检测用的磁性直角尺。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人庞扬立;
- 地址537006 广西壮族自治区玉林市天桥西路88号
- 申请号CN201620237437.1
- 申请时间2016年03月25日
- 申请公布号CN205448941U
- 申请公布时间2016年08月10日
- 分类号G01B5/245(2006.01)I;
