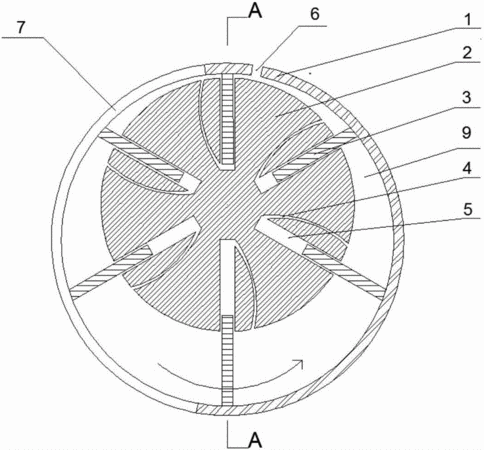

摘要：本实用新型涉及一种两腔连通的滑片式空气压缩机，包括定子和转子；转子两端通过密封轴承固定在定子上；转子一端与定子内壁内切；转子上沿其圆周方向等间隔设有六个滑槽；滑槽内可活动的安装有滑片；相临的两个滑片、转子外壁与定子内壁之间组成压缩腔；从滑槽底部开始，在滑槽逆时针上方设有通气孔，通气孔连通滑槽和压缩腔；定子右侧压缩腔上设开有方形出气口，出气口用以连接下一工作过程；定子左侧圆周上设有矩形进气口，进气口设有过滤网，实现压缩腔循环时的吸气过程。本实用新型通过连通压缩腔与滑槽底部，将滑片被定子内壁压入滑槽时压缩的气体进一步导入压缩腔，增大压缩气体的质量，使得压缩效率显著提高。
- 专利类型实用新型
- 申请人山东农业大学;
- 发明人刘贤喜;高鹏;王玉亮;张开兴;
- 地址271018 山东省泰安市岱宗大街61号
- 申请号CN201620269133.3
- 申请时间2016年03月31日
- 申请公布号CN205446036U
- 申请公布时间2016年08月10日
- 分类号F04C18/344(2006.01)I;F04C29/00(2006.01)I;F04C29/12(2006.01)I;
