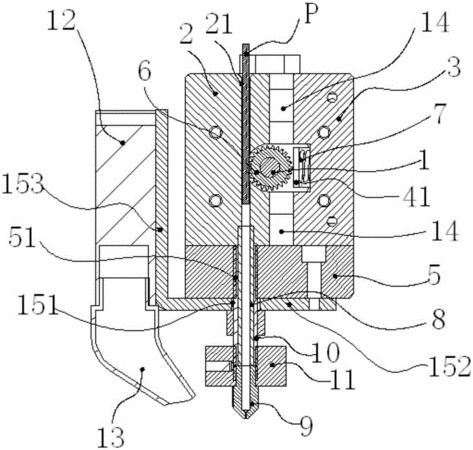

摘要：本实用新型提供FDM式3D打印机的电机可移线材挤出机构，挤压块开设插线孔和挤压槽，挤压槽将插线孔的侧壁与挤压块的侧壁接通，电机连接齿轮，齿轮位于挤压槽内且进入插线孔，齿轮外径与插线孔相交，齿轮转动时，齿轮的轮齿能够产生与插线孔的中心线平行的摩擦力，固定座开设滑槽，电机安装板能够在滑槽上滑动，限位导向块与电机安装板间通过弹性部件连接。本实用新型，线材插入插线孔挤压到插线孔内的齿轮，将齿轮往挤压槽外挤压，齿轮与电机、电机安装板在压力的作用下沿着滑槽移动。齿轮受到弹性部件和限位导向块的作用，线材被齿轮挤压紧贴插线孔的内壁。由于线材与插线孔内壁之间为滑动摩擦，当齿轮转动时，带动线材在插线孔内运动。
- 专利类型实用新型
- 申请人深圳市极光尔沃科技有限公司;
- 发明人刘康;
- 地址518000 广东省深圳市龙华新区大浪街道高峰社区赤岭头赤岭路17号5层
- 申请号CN201521095789.X
- 申请时间2015年12月24日
- 申请公布号CN205439266U
- 申请公布时间2016年08月10日
- 分类号B29C67/00(2006.01)I;B33Y30/00(2015.01)I;
