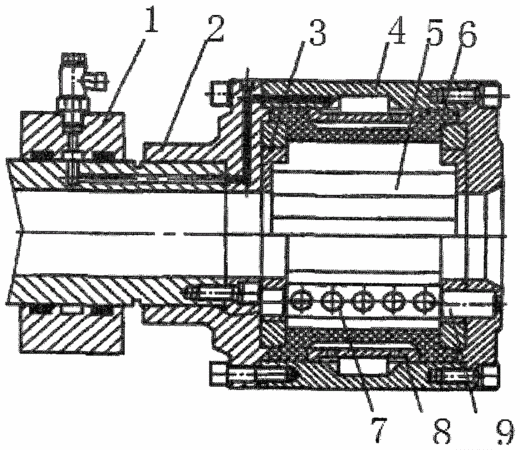

摘要:本实用新型公开了一种注浆钻机用胶囊式液压卡盘,包括配油套、端盖、驱动盘、外套、卡瓦、胶囊、弹簧、隔套和传动销;所述配油套套设在卡盘本体外端;所述端盖固定安装在卡盘上;所述胶囊设置在驱动盘中间;所述卡瓦位于胶囊中间;所述隔套设置在外套和胶囊之间;所述弹簧套设在传动销上。该注浆钻机用胶囊式液压卡盘,具有以下优点:①夹紧力大,卡瓦和钻杆磨损后,对夹紧力不会产生影响;②夹紧力可调,调节夹紧油压,即可调节夹紧力大小,对保护钻杆非常有利;③夹紧钻杆时,只产生径向力,改善主轴轴承受力状况。
- 专利类型实用新型
- 申请人浙江大学城市学院;浙江华艺建筑设计有限公司;
- 发明人王云岗;余剑英;廖娟;梁雅群;陈蕾;张文宇;葛升阳;顾林利;
- 地址310000 浙江省杭州市拱墅区舟山东路30号
- 申请号CN201620238255.6
- 申请时间2016年03月21日
- 申请公布号CN205422585U
- 申请公布时间2016年08月03日
- 分类号E21B19/10(2006.01)I;
