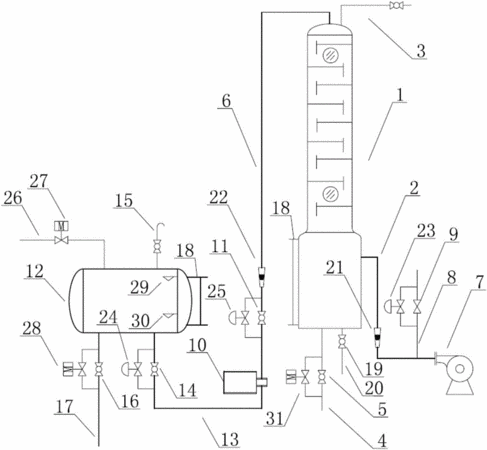

摘要：本实用新型涉及化工生产实物与模拟领域，尤其涉及一种精馏塔仿真与实物联动装置及系统，所述精馏塔仿真与实物联动装置包括：精馏塔，所述塔顶设有进水口和安装有球阀的排气管，所述塔釜的底部设有安装有第四球阀的排水管，所述塔釜的一侧设有进气口；旋涡气泵；水泵；水罐。精馏塔仿真与实物联动系统包括精馏塔仿真与实物联动装置，所述精馏塔仿真与实物联动系统还包括：气动调节阀，其数量为三个；中央控制器，其信号输入端与输入模块采用有线的方式进行连接，其信号输出端与三个所述气动调节阀相连。本实用新型可提供一种能直观反映出仿真操作中精馏塔的操作状态的精馏塔仿真与实物联动装置及系统。
- 专利类型实用新型
- 申请人天津市睿智天成科技发展有限公司;
- 发明人汤涛;
- 地址300000 天津市南开区芥园西道215号内办公大楼三层311室（科技园）
- 申请号CN201620164329.6
- 申请时间2016年03月04日
- 申请公布号CN205412295U
- 申请公布时间2016年08月03日
- 分类号B01D3/14(2006.01)I;B01D3/42(2006.01)I;
