一种一体式静音节能无负压供水设备

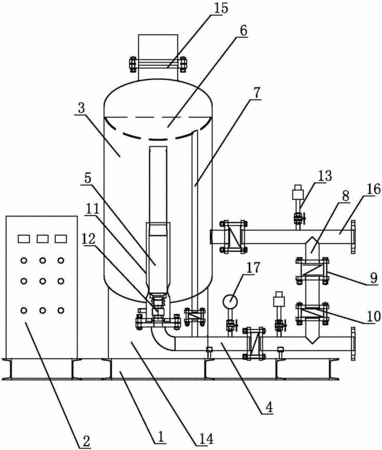

　　摘要：本实用新型涉及二次供水设备设计领域，尤其涉及一种一体式静音节能无负压供水设备。该一体式静音节能无负压供水设备，包括底座，底座上安装有电控柜和稳流补偿器，稳流补偿器连接有真空抑制器、进水总管和出水弯管，所述稳流补偿器采用立式安装；所述稳流补偿器底部安装有嵌于稳流补偿器内的潜水泵，潜水泵底部与出水弯管相连接；所述稳流补偿器内顶部被分隔板分隔出一高压腔，高压腔侧部连有一与出水弯管相连通的高压腔出水管；所述出水弯管和高压腔出水管合流处下游与进水总管之间连通有一输水管道，输水管道上设有止回阀和碟阀。因此，本实用新型的结构设计合理、超静音工作，占地面积小，适合安装在楼层等小区域内。

专利类型实用新型
申请人济南安吉尔实业有限公司;
发明人王尔宽;
地址250121 山东省济南市天桥区大桥镇308国道北侧桥北工业园西区四号
申请号CN201620206723.1
申请时间2016年03月17日
申请公布号CN205387732U
申请公布时间2016年07月20日
分类号E03B7/04(2006.01)I;E03B7/07(2006.01)I;E03B11/06(2006.01)I;E03B11/16(2006.01)I;
