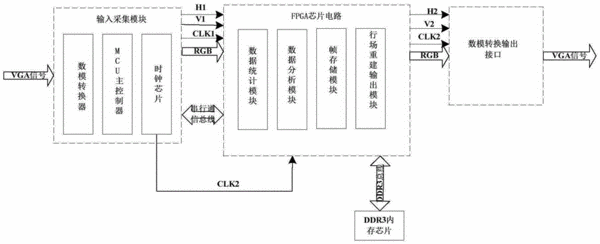

摘要：本实用新型公开一种VGA信号矫正器，其包括输入采集模块、FPGA芯片电路以及与数模转换输出接口；所述输入采集模块，用以对接收到的VGA信号进行AD数据采集；所述FPGA芯片电路用以接收串行通信总线发送的采样数据，基于时钟信号CLK1对采样数据中的行信号H1进行权重采集以获得视频有效行数据，并根据视频有效行数据将视频数据裁剪为若干帧按照以行起始的方式进行外置存储且存储周期按照输入采集模块提供的CLK1时钟设定的图像数据后，基于与所述输入采集模块一致的采样频率信息以及时钟信号CLK2，将各帧图像数据重建为行信号H2和场信号V2的视频信号。本实用新型能够对经过长距离传输后VGA信号进行图像矫正，保证输出正确的图像数据。
- 专利类型实用新型
- 申请人大连科迪视频技术有限公司;
- 发明人张坛;周春雷;
- 地址116023 辽宁省大连市高新区火炬路32号A座23层
- 申请号CN201520925498.2
- 申请时间2015年11月19日
- 申请公布号CN205378013U
- 申请公布时间2016年07月06日
- 分类号H04N5/21(2006.01)I;
