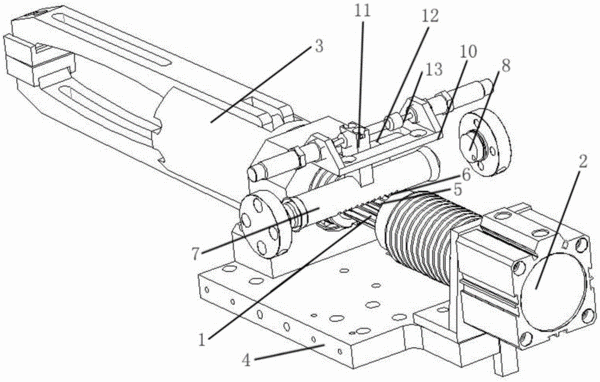

摘要：本实用新型提供了一种压延机的旋转结构，包括固定板、电机、支承在所述固定板上的翻转轴、机械手和限位结构；所述限位结构包括限位杆和正对该限位杆的限位块，且该限位杆的下表面开有上卡槽；所述翻转轴一端与所述电机连接，另一端与所述机械手连接，且该翻转轴的上表面开有下卡槽，所述翻转轴位于所述限位结构的下方，且该翻转轴的轴心线方向与所述限位杆的轴心线方向垂直，并且通过所述上卡槽与所述下卡槽，所述限位杆和翻转轴紧密卡接。本实用新型所述的压延机的旋转结构结构简单，成本较低，在压延的过程中，带有缓冲功能的反转气缸使工件在发料、送料和反转的过程中实现自动一体化，提高工作效率和工作质量。
- 专利类型实用新型
- 申请人天津石泰集团有限公司;
- 发明人田捷才;
- 地址300300 天津市津南区经济开发区双桥工业园
- 申请号CN201521048152.5
- 申请时间2015年12月15日
- 申请公布号CN205364346U
- 申请公布时间2016年07月06日
- 分类号B29C43/24(2006.01)I;B29C43/32(2006.01)I;B29L31/28(2006.01)N;
