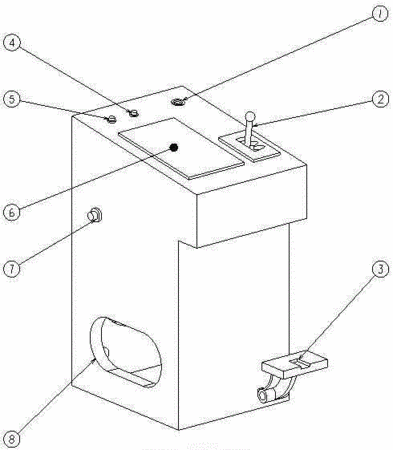

摘要:本实用新型涉及一种双电机实验系统操作装置,包括一控制柜体,所述控制柜体上设置有与上位机电性连接的钥匙开关、换挡装置、加速踏板、停止按钮、启动按钮、上位机显示屏、紧急停止按钮、散热装置、两个用于连接控制台设备的线束孔、用于连接电源的电源孔;所述上位机经CAN总线连接至双电机试验系统中的电机ECU、电池、充电器、与变速器相关的电磁阀、驱动电机和负载电机;所述上位机还经数据采集卡连接至双电机试验系统中的扭矩传感器;所述启动按钮和停止按钮用以共同控制双电机试验系统中的启动开关,所述紧急停止按钮用以控制双电机试验系统中的紧急停止开关。本实用新型结构简单,控制精准高效。
- 专利类型实用新型
- 申请人福州大学;
- 发明人林歆悠;翟柳青;郑清香;林海波;
- 地址350108 福建省福州市闽侯县上街镇大学城学园路2号福州大学新区
- 申请号CN201620051946.5
- 申请时间2016年01月20日
- 申请公布号CN205353790U
- 申请公布时间2016年06月29日
- 分类号G05D13/62(2006.01)I;
