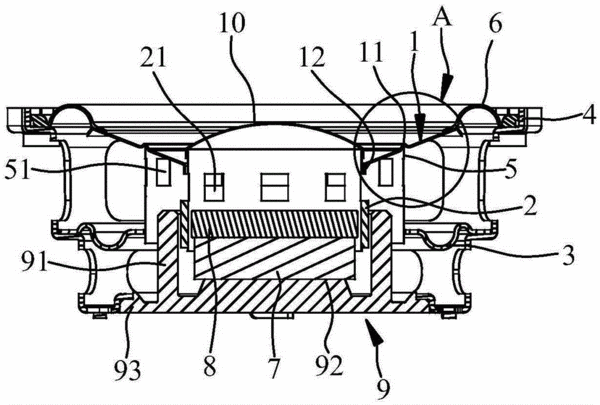

摘要：本实用新型公开了一种薄型扬声器，包括音盆、音圈、定芯支片、盆架和与所述音圈同轴设置的呈筒形的连接骨架，所述音盆为锥形结构，其一端与所述音圈连接，另一端与所述盆架连接，所述音盆上设置有开口朝下且与所述连接骨架相配合的第一迂回部，所述连接骨架一端通过所述定芯支片与所述盆架连接，另一端插入所述第一迂回部内并通过胶粘剂与所述音盆连接。与传统的低音扬声器相比，本实用新型的薄型扬声器具有较强的稳定性，同时消除了定芯支片直接粘结在音圈上所引起的高度限制，有利于扬声器的薄型化发展和向中、高频段的拓展。本实用新型的薄型扬声器可作为中、低音扬声器使用。
- 专利类型实用新型
- 申请人国光电器股份有限公司;广州市国光电子科技有限公司;
- 发明人陈得喜;黄汉雄;谢守华;
- 地址510800 广东省广州市花都区新华街镜湖大道8号
- 申请号CN201620022485.9
- 申请时间2016年01月08日
- 申请公布号CN205320283U
- 申请公布时间2016年06月15日
- 分类号H04R9/06(2006.01)I;
