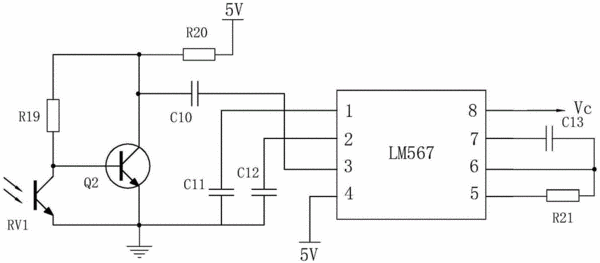

摘要:本实用新型公开了一种学生电源,电压输入单元,其输入端耦接于220V交流电压,并经转换后输出第一电压和第二电压;电压输出单元,具有输入端、参考端以及输出端,其输入端接收该第一电压,其参考端输入一参考电压,并根据该参考电压在其输出端输出学生可用的输出电压;遥控电路,用以输出触发信号;复位电路,用以输出复位信号;切换电路,响应于触发信号以控制所述电压输出单元逐次提高输出电压的幅值,以及响应于复位信号并通过向电压输出单元提供不同的参考电压,以控制所述电压输出单元输出最低幅值的输出电压;第二电压作为电压输出单元和控制单元的工作电压。本实用新型具有能够避免学生随意操作电源的优点。
- 专利类型实用新型
- 申请人北京市丽日办公用品有限责任公司;
- 发明人姜国梁;
- 地址100000 北京市通州区潞城镇胡各庄村
- 申请号CN201521013442.6
- 申请时间2015年12月09日
- 申请公布号CN205319958U
- 申请公布时间2016年06月15日
- 分类号H02M7/04(2006.01)I;
