一种时序分析模块及组成的时序测量装置

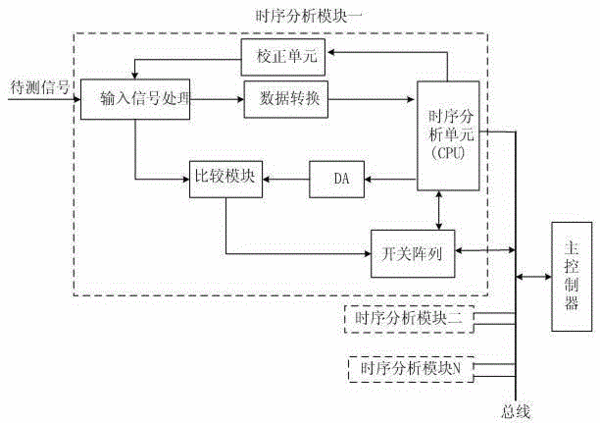

　　摘要：本实用新型公开一种时序测量装置，由多个时序分析模块与主控制器通过总线互连组成时序分析模块包括输入信号处理单元、数据转换单元、校正单元、比较单元、开关阵列、时序分析单元。待测信号通过输入处理单元调理后送至数据转换单元，同时送至比较单元与设定参考电平比较。比较单元的输出信号通过控制开关阵列送至总线，而数据转换单元输出的数字量，以一定的编码方式送至时序分析单元。时序分析单元根据采集的信号进行分析与数据处理，得到需要的参数。本实用新型结构简单，可扩展性好，能够实现对电子设备多个测试点的时序测量，测量时序参变量的种类更广。

专利类型实用新型
申请人艾德克斯电子（南京）有限公司;
发明人马海波;其他发明人请求不公开姓名;
地址210012 江苏省南京市雨花台区西善桥南路108号1栋
申请号CN201521086408.1
申请时间2015年12月23日
申请公布号CN205317860U
申请公布时间2016年06月15日
分类号G01R29/00(2006.01)I;G01R29/02(2006.01)I;G01R31/00(2006.01)I;H03K5/1534(2006.01)I;
