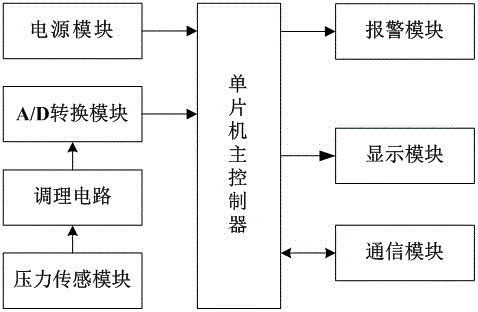

摘要：本实用新型公开了一种基于单片机的小型电子称重系统，包括与单片机主控制器连接的显示模块、A/D转换模块和通信模块；所述A/D转换模块连接压力传感模块，所述压力传感模块输出的最大电压为7-14mV，所述A/D转换模块与压力传感模块间连接调理电路，所述显示模块用于显示重量信息和故障信息，所述单片机主控制器还连接报警模块，所述报警模块用于当压力传感模块采集的数据高于阈值或者出现故障时进行声光报警，所述通信模块通过有线或者无线连接上位机，用于传输数据。该系统结构简单、使用方便，能满足小量程范围的称量，精度高，可以显示测量的数据信息、重物超重报警、远距离数据传输。
- 专利类型实用新型
- 申请人常熟理工学院;
- 发明人顾涵;徐强;戴菁菁;
- 地址215500 江苏省苏州市常熟市南三环路99号
- 申请号CN201620052626.1
- 申请时间2016年01月20日
- 申请公布号CN205317327U
- 申请公布时间2016年06月15日
- 分类号G01G19/414(2006.01)I;
