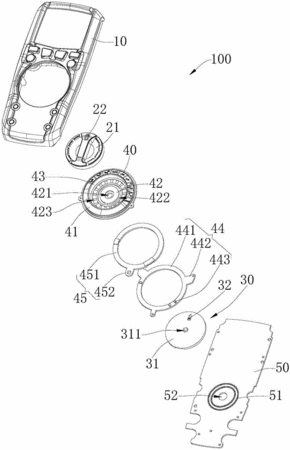

摘要:本实用新型适用于仪器仪表领域,提供了一种背光仪表,包括外壳、旋钮、档位刻度盘、主板、固定于外壳上的透光环、光源组件、设于光源组件与透光环之间的导光板、导光柱和背光盘,背光盘包括转盘和安装于转盘上的指示LED灯,旋钮中开设有连接通孔,导光柱安装于连接通孔中,档位刻度盘设置于透光环的外表面。通过在旋钮上设置导光柱,在旋钮内设置背光盘,从而背光盘上的光可以经导光柱散出;档位刻度盘设置于透光环的外表面,光源组件发出的光经导光板散发至透光环,从而在黑暗环境下导光柱和档位刻度盘会较为醒目,方便对旋钮进行选档操作,以使操作人员在黑暗环境下仍可正常使用仪器仪表,并利于提高仪器仪表的美观效果。
- 专利类型实用新型
- 申请人深圳华盛昌机械实业有限公司;
- 发明人袁剑敏;
- 地址518000 广东省深圳市南山区西丽白芒松白公路百旺信工业区五区19栋
- 申请号CN201520976776.7
- 申请时间2015年11月30日
- 申请公布号CN205317227U
- 申请公布时间2016年06月15日
- 分类号G01D13/00(2006.01)I;G01R1/08(2006.01)I;
