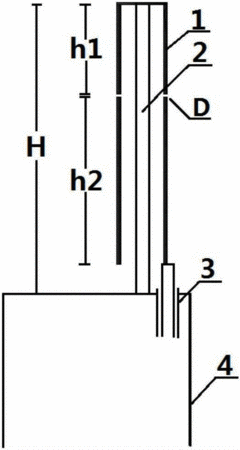

摘要:本实用新型涉及一种侧馈宽频带套筒天线,包括套筒天线外筒、套筒天线振子和SMA同轴连接头;套筒天线外筒一端封闭一端开口;在套筒天线外筒上,沿与套筒天线外筒轴线相互垂直的方向上开缝;套筒天线外筒内同轴设有套筒天线振子,套筒天线振子一端与套筒天线外筒封闭端相连接,另一端与手持天线模型的金属接地外壳相连接;套筒天线外筒开口端通过SMA同轴连接头内芯与手持天线模型的金属接地外壳相连接;SMA同轴连接头外导体表面与手持天线模型的金属接地外壳相连接。通过开缝的方式来等效在天线上加载一容性元件,降低馈电点处的感抗的影响,来展宽天线带宽。
- 专利类型实用新型
- 申请人西北工业大学;
- 发明人李建瀛;马一涵;杨光伟;齐洋潇;牛振起;
- 地址710072 陕西省西安市友谊西路127号
- 申请号CN201520771435.6
- 申请时间2015年09月30日
- 申请公布号CN205303665U
- 申请公布时间2016年06月08日
- 分类号H01Q1/36(2006.01)I;H01Q1/50(2006.01)I;
