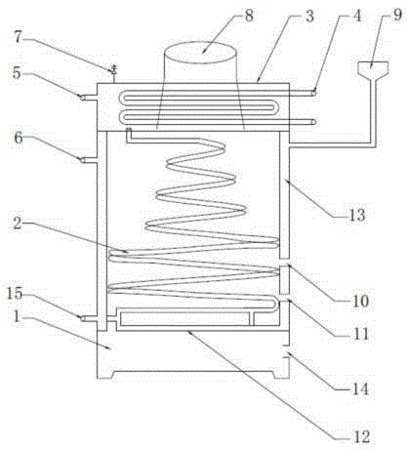

摘要：一种结构简单、使用方便、提高热能利用效率的高效采暖炉结构。技术方案是：包括炉体（1），其特征是在所述炉体（1）内设置有螺旋盘管装置（2），在所述炉体（1）的四壁上设置炉腔水包（13），在炉体（1）的顶部设置有与炉腔水包（13）连通的热水储水箱（3），所述螺旋盘管装置（2）与炉腔水包（13）连通。在所述热水储水箱（3）内部设置有换热器（4）。在所述热水储水箱（3）上设置有热水出水口（5）和回水口（6）。所述螺旋盘管装置（2）为上收式结构。
- 专利类型实用新型
- 申请人青岛春雷科技发展有限公司;
- 发明人翟绪河;翟绪江;翟绪海;翟绪波;
- 地址266000 山东省青岛市平度市南村镇三城村
- 申请号CN201521089727.8
- 申请时间2015年12月24日
- 申请公布号CN205279429U
- 申请公布时间2016年06月01日
- 分类号F24H1/44(2006.01)I;F24H9/00(2006.01)I;
