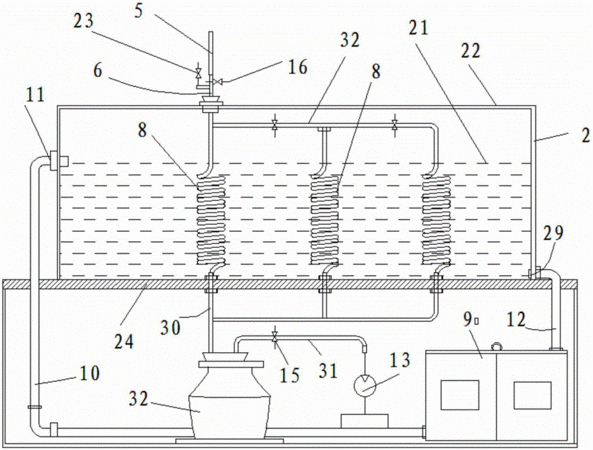

摘要：本实用新型公开了液体蒸馏冷凝装置，包括冷凝管、冷凝介质，冷凝介质设于箱体中，冷凝管设于箱体内，螺旋冷凝管与导管连接，导管上端与蒸馏瓶连接，箱体低于蒸馏瓶底部，螺旋冷凝管与回流瓶连接，回流瓶设于壳体下部，箱体一侧箱壁上设有冷凝介质进口，另一侧箱壁上部设有冷凝介质出口，冷凝介质进口与制冷机组的出口连接，冷凝介质出口与制冷机组的进口连接，回流瓶的瓶口设有出气管道，出气管道与负压泵连接，在出气管道上设有开关阀三。本实用新型结构紧凑，重心低，能够保持蒸馏瓶中一定的负压，降低蒸馏水的蒸发温度，加快蒸馏水的蒸发速度，在同样的蒸馏时间内得到尽量多的蒸馏水，降低了电能消耗，降低使用和生产成本，提高了效率和效益。
- 专利类型实用新型
- 申请人济南盛泰电子科技有限公司;
- 发明人段作敏;孙树旺;杨连宽;
- 地址250012 山东省济南市历下区泺源大街108-1号
- 申请号CN201521070591.6
- 申请时间2015年12月18日
- 申请公布号CN205269082U
- 申请公布时间2016年06月01日
- 分类号B01D3/00(2006.01)I;C02F1/04(2006.01)I;
