一种全信号传输线

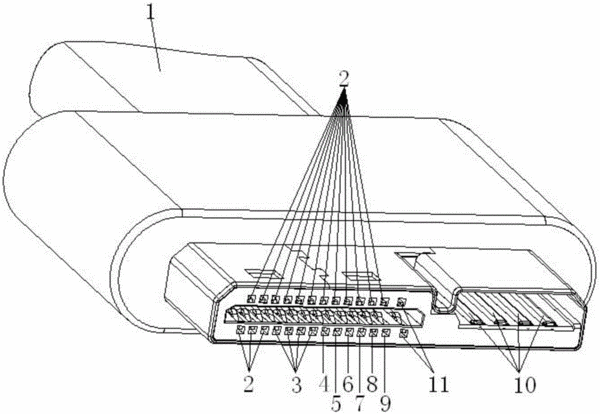

　　摘要：本实用新型属于信号传输领域，特指一种全信号传输线，包括传输线主体和接头，所述接头内设有31个线材位，31个线材位分别为：用于安装15根HDMI差分信号线的线材位、用于安装4根HDMI信号线的线材位、用于安装1根电源板开关信号线的线材位、用于安装1根I2C总线的RX信号线的线材位、用于安装1根I2C总线的TX信号线的线材位、用于安装1根连接12V电源线的线材位、用于安装1根地线的线材位、用于安装1根连接5VSB线的线材位、用于安装4根连接背光灯条线的线材位、2个预留位；本实用新型具有集信号传输、供电传输、控制信号、背光灯条供电传输于一体，可解决连接线材繁多的优点。

专利类型实用新型
申请人中新科技集团股份有限公司;
发明人虞月东;曹申国;李茂;
地址318001 浙江省台州市椒江区工人西路618-2号
申请号CN201521076116.X
申请时间2015年12月21日
申请公布号CN205264985U
申请公布时间2016年05月25日
分类号H01R24/00(2011.01)I;H01R13/46(2006.01)I;H01R13/03(2006.01)I;H01R13/66(2006.01)I;H01R13/648(2006.01)I;
