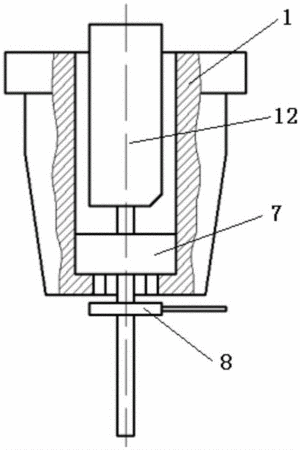

摘要：本实用新型公开了一种发动机缸孔变形测量的辅助工装。该辅助工装包括：工装本体，其为管状，管腔为测量仪插入通孔，该测量仪插入通孔的底部具有内收的支撑台肩部，所述支撑台肩部具有卡接圆弧槽，所述工装本体的外周上部为圆柱状定位插入段，所述工装本体的外周上部还具有圆柱形支撑台肩，所述工装本体的外周下部为圆锥状导向部；以及手把杆，其固定在所述工装本体的顶部。该发动机缸孔变形测量的辅助工装通过使用导向结构保护测头，避免由于工装间隙配合部位长而卡在气缸孔内；并具有便于提携的部位、拆装简单方便、定位精确；同时设计有支撑部位、防止测量仪器滑落而砸伤测头，维护成本低。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人赵国权;孟宁;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201521130428.4
- 申请时间2015年12月30日
- 申请公布号CN205262452U
- 申请公布时间2016年05月25日
- 分类号G01B21/32(2006.01)I;
